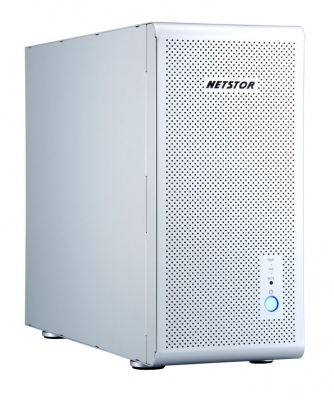

Внешний корпус – расширитель слотов Netstor NA255A PCIe Gen3 предназначен для увеличения доступных слотов PCIe 3.0 в вашей настольной системе. В устройстве NA255A используются новейшие технологии PCIe 3.0 и PCIe Gen3 × 16 хост интерфейс, обеспечивающий очень высокую скорость передачи данных до 128Gbps, между хост-компьютером и внешним устройством Netstor NA255A.
Корпус поддерживает размещение до четырех плат PCIe двойной ширины и имеет несколько восьмиконтактных (6 + 2) PCIe разъемов питания от встроенного источника питания. В расширителе Netstor NA255A имеется четыре слота PCIe 3.0 × 16 и два слота PCIe 3.0 × 4 (по выбору) на общей плате, поддерживающей все комбинации PCIe Gen3 ×1, ×4, ×8, ×16, как для GPU карт, так и для любых PCIe карт. Все интерфейсы обратно совместимы c PCIe Gen2. Последнее поколение PCIe Gen3 осуществляет передачу данных со скоростью до 128Gbps, что позволяет в реальном времени транслировать несколько потоков видео в HD качестве, сотни потоков аудио для звукового монтажа и десятки потоков видео в низком разрешении для организации систем видеонаблюдения и мониторинга.
Устройство NA255A наилучшим образом подходит для мульти-GPU расчетов, использования суперкомпьютерных приложений. Большой акцент при разработке данного устройства был сделан на проектирование вентиляции корпуса для обеспечения высокоэффективного отвода тепла от высокопроизводительных GPU карт, расположенных внутри корпуса. Пользователям гарантируется постоянная и стабильная работа устройства даже при самых сложных и ресурсоемких нагрузках GPU-вычислений.
Спектр поддерживаемого оборудования весьма широк: это платы ввода-вывода видеосигнала Blackmagic и AJA; контроллеры и сетевые адаптеры HigiPoint, Myricom, Solarflare, ATTO; звуковые платы Avid, RME, Lynx; ускоритель RED Rocket, графические ускорители ATI и NVidia (GeForce, Quadro, Tesla, Titan) и многие другие устройства. Данная система не накладывает никаких ограничений на платы PCIe – все поддерживается в рамках установленных спецификаций, любая плата стандарта PCIe должна работать в этом корпусе.
Данное устройство идеально для специалистов и разработчиков, желающих увеличить производительность GPU-ресурсоемких приложений. Несколько GPU карт внутри корпуса Netstor PCIe Gen3 GPU связано с хост-компьютером через высокоскоростной и производительный PCIe 3.0 × 16 хост-интерфейс, что увеличивает скорость работы таких специализированных приложений до десятков раз по сравнению с работой на мультипроцессорных компьютерах. Системы multi-GPU наиболее востребованы в таких областях, как создание цифрового контента, видеомонтаж и цветокоррекция, виртуализация и 3D моделирование, медицинские исследования, биржевые и финансовые расчеты, сейсмические исследования, молекулярное и генетическое моделирование, предсказание погоды, проектирование и астрофизика.
Подробное описание системы Netstor NA255A.
Рассмотрим подробнее процесс подключения устройства и работу с ним. В комплекте с Netstor NA255A идет два внешних кабеля External PCIe x8 и контроллер PCIe 3.0 x16 для установки в хост-компьютер. Важно отметить, что в BIOS материнской платы для платформы PC должны быть выставлены параметры, определяющие жесткую привязку пропускной способности шины PCIe x 16 на слот, куда вы устанавливаете этот контроллер.
Для работы на максимальной производительности, необходимо соединить внешний контролер в хост-компьютере и внутренний контроллер устройства двумя кабелями External PCIe x8 параллельно, с соблюдением полярности и маркировки: разъем х8 с разъемом х8 и х16 – х16.
Вся аппаратная составляющая расширителя слотов Netstor NA255A абсолютно независима от операционной системы, не требует специальных драйверов и прозрачна для всех аппаратных и программных средств хост-компьютера. Это значит что вы с легкостью можете использовать это решение на всех операционных системах: Windows, MacOS, Unix, Linux и пр.
В отличие от конкурирующих продуктов, в устройствах Netstor есть несколько уникальных аппаратных решений, обеспечивающих удобство и безопасность в работе:
- Корпуса Netstor оснащены быстросъемными вентиляторами 120 х 120 мм, с возможностью выбора скорости вращения (посредством установки перемычек на печатной плате).
- Переключатель питания имеет функцию программирования - переключателями на плате можно установить несколько режимов включения и выключения устройства: например установить, чтобы устройство включалось только кнопкой на лицевой панели, или наоборот, только при подаче питания и сигнала по интерфейсу PCIe.
- Предусмотрена световая и звуковая индикация при неисправности вентиляторов и перегреве устройства (выше 55°C).
- Блок питания имеет самую высокую мощность среди всех конкурентов на рынке — 1000W, что позволяет использовать наиболее энергоемкие платы и контроллеры, например GPU ускорители NVidia Quadro или Tesla, ускоритель RED Rocket. Вы застрахованы от ситуаций, когда устройство может выключиться от недостатка электропитания или перегрева.
Работа с Netstor NA255A.
Для тестирования характеристик данной системы Netstor, мы установили в нее графический ускоритель NVidia Quadro K5000 и плату RED Rocket, предназначенную для ускорения просчета видеофайлов формата REDCODE RAW (R3D), снятых камерами RED One, Scarlet, Epic и Dragon. Графическая плата NVidia GeForce GTX680 и контроллер PCIe для подключения Netstor NA255A были установлены в слотах хост-компьютера PCIe 3.0 × 16 и работали одновременно на полной пропускной способности х16. Тестирование проводилось в программе для цветокоррекции Blackmagic DaVinci Resolve 9.1 и в программах REDCINE-X Pro (v.17) и RED Player.
Платы NVidia Quadro K5000 и RED Rocket были правильно опознаны системой Windows 8 х64, после установки драйверов работали корректно, были доступны все параметры и функции мониторинга и настройки. Особенно порадовало то, что обе платы получили максимальную пропускную способность PCIe x8, что и заявлялось производителем.
В заключение отметим, что на текущий момент, системы Netstor NA255A и NA265A (аналогичное устройство в рэковом исполнении) являются уникальными на рынке, так как только они используют всю доступную скорость интерфейса PCIe Gen3 (3.0 ×16). Только внешний интерфейс PCIe может работать с максимальной скоростью 128Gb/s, что на порядок быстрее таких интерфейсов как ESATA, USB 3.0 и Thunderbolt. Поэтому, если вам необходимы такие функции, как возможность масштабирования, высочайшая скорость, надежность и простота эксплуатации, то расширители слотов PCIe Netstor - Ваш выбор!
Комплект поставки:
Устройство Netstor NA255A x 1
PCIe 3.0 x16 хост-адаптер x 1
PCIe 3.0 x16 адаптер (установлен внутри NA255A) x 1
PCIe 3.0 x8 кабель 1.5 метра x 2
Кабель питания x 1
CD с руководством по эксплуатации x 1
|
