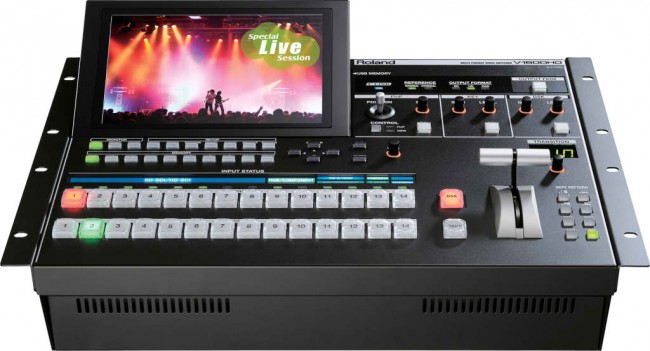

Roland V-1600HD

линейный мульти форматный видео коммутатор-видеосвитчер

Устройство «Все в одном». Многокональный мультиформатный линейный видеосвитчер.
Подключайте, микшируйте и выдавайте видеосигналы видеокамер, видеопроигрывателей, компьютеров, Blu-ray/DVD носителей и источников SD/HD-SDI хай-энд класса. V-1600 разработан как универсальный прибор, обеспечивающий профессиональное качество. Его характеристики делают его поистине идеальным для линейного видеомонтажа и «живого» видеопроизводства.

«Все в одном»
Встроенный монитор, индикаторы уровня сигнала, мультиформатные входы и выходы

Мультиформатность
Различные входные и выходные форматы поддерживаются самим устройством, нет нужды во внешних конверторах

Интуитивное управление
Функции DSK, Key Composition, Картинка-в-картинке и др., управляются с легкостью.
16 банков памяти предназначены для хранения и моментального вызова параметров настроек прибора.

Спецификация:

Обработка видеопотока
Процессирование 4:2:2 (Y:Pb:Pr), 10 бит

Поддерживаемые форматы
SD : 480/59.94i, 576/50i, 480/59.94p, 576/50p
HD : 1080/59.94p, 1080/50p, 1080/59.94i, 1080/50i, 720/59.94p, 720/50p
RGB : 640 x 480/60Гц, 800 x 600/60Гц, 1024 x 768/60Гц, 1280 x 768/60Гц,
          1280 x 1024/60Гц, 1600 x 1200/60Гц, 1920 x 1200/60Гц
STILL : BMP

Входной/выходной уровень и сопротивление нагрузки
Композит 1.0 Vp-p, 75 Ом
S-Video Сигнал яркости : 1.0 Vp-p, 75 Ом

Сигнал цветности : 0.286 Vp-p, 75 Ом (NTSC) , 0.3 Vp-p, 75 Ом (PAL)
Аналог HD/RGB 0.7 Vp-p, 75 Ом (H, V : 5VTTL)

Входные разъемы  (все входные каналы оборудованы Loop Thru коммутацией)
Аналог SD S-Video (4 пин мини DIN типа) x 1
Композит (BNC type) x 1
* Вход выбирается через меню
Аналог HD (Компонент) Y/Pb/Pr (BNC типа) x 2
D-Sub 15 пин типа x 2
* Совмещенное использование с аналоговым RGB
Аналог RGB R/G/B/H/V (BNC типа) x 2
D-Sub 15 пин типа x 2
* Совмещенное использование с аналоговым HD (Компонент)
DVI-D Single Link x 2
HD/SD-SDI BNC типа x 8
* Соответствует SMPTE 259M-C, SMPTE 292M

Выходные разъемы
Аналог SD S-Video (4 пин мини DIN типа) x 1
Композит (BNC типа) x 1
Аналог HD (Компонент) Y/Pb/Pr (BNC типа) x 1
D-Sub 15 пин типа x 1
* D-Sub 15 пин типа : Совмещенное использование с аналоговым RGB
Аналог RGB D-Sub 15 пин типа x 1
* Совмещенное использование с аналоговым HD (Компонент)
DVI-D Single Link типа x 2
HD/SD-SDI BNC типа x 2
* Соответствует SMPTE 259M-C, SMPTE 292M

Другая коммутация
TALLY D-Sub 15 пин типа x 3 (200 мА, типа Open Collector)
Разъем для подключения устройств удаленного контроля MIDI (IN, OUT/THRU)
RS-422 (D-Sub 9 пин типа) x 1
Устройства временной синхронизации BNC типа (IN, THRU)
* Black Burst, Bi-Level, Tri-Level Sync
USB порт A-типа x 1 для подключения запоминающегося USB-устройства

Эффекты
Эффекты перехода Mix, FAM, NAM, Wipe (9 шаблонов)
Эффекты совмещения Картинка-в-картинке, Chroma Key, Luminance Key, Сплит, DSK
Прочие эффекты Output Fade, Edge Blending, Многоэкранный режим (Видеостена)

Прочее
Питание 117/220/230/240 В переменного тока (50/60Гц)
Энергопотребление 90 Вт

Комплектация
Кабель питания, Руководство пользователя

Габариты и вес
Ширина 482 мм
Глубина 319 мм
Высота 206 мм

Масса 8.1 кг
